노련한 강관 공급업체로서 저는 다양한 산업 분야에 걸쳐 강관의 다양한 응용 분야와 요구 사항을 직접 목격했습니다. 종종 눈에 띄지 않지만 강관 시스템의 기능과 무결성에 기본이 되는 중요한 측면 중 하나는 사용되는 파이프 조인트 유형입니다. 이 블로그에서는 다양한 유형의 강관 조인트와 그 특성, 가장 적합한 시나리오를 자세히 살펴보겠습니다.
용접 조인트
용접 조인트는 강관 시스템의 가장 일반적인 연결 유형 중 하나입니다. 파이프의 가장자리를 녹이고 열을 사용하여 서로 융합시켜 생성됩니다. 이 공정은 누출에 대한 저항력이 뛰어나고 고압을 견딜 수 있는 강력하고 지속적인 결합을 형성합니다.
맞대기 용접 조인트
맞대기 용접 조인트는 두 개의 파이프 끝을 정렬하고 용접하여 형성됩니다. 이러한 유형의 조인트는 누출 방지 연결이 필수적인 석유 및 가스 파이프라인과 같은 고압 응용 분야에 일반적으로 사용됩니다. 맞대기 용접은 매끄러운 내부 표면을 제공하여 유체 흐름 저항을 최소화하고 부식 위험을 줄입니다.
소켓 용접 조인트
소켓 용접 조인트에는 한 파이프를 다른 파이프의 소켓이나 홈에 삽입한 다음 조인트를 용접하는 작업이 포함됩니다. 이 유형의 조인트는 직경이 작은 파이프에 자주 사용되며 파이프가 진동이나 움직임을 받는 곳에 적합합니다. 소켓 용접은 강력하고 안정적인 연결을 제공하지만 적절한 맞춤을 보장하려면 세심한 정렬과 준비가 필요합니다.
스레드 조인트
나사산 조인트는 강관을 연결하는 또 다른 널리 사용되는 방법입니다. 파이프 끝 부분의 나사산을 절단한 다음 나사식 커플링이나 피팅을 사용하여 서로 나사로 조여 만들어집니다. 나사형 조인트는 설치가 상대적으로 쉽고 유지 관리나 수리를 위해 분해할 수 있습니다.
NPT 스레드 조인트
NPT(National Pipe Thread)는 미국에서 파이프와 피팅을 연결하는 데 사용되는 표준 나사 형태입니다. NPT 나사산은 테이퍼형입니다. 즉, 파이프 안으로 깊이 들어갈수록 직경이 작아집니다. 이 설계는 나사산을 조일 때 단단히 밀봉되므로 배관 및 HVAC 시스템과 같은 저압 및 중간압 응용 분야에 적합한 NPT 나사형 조인트를 만듭니다.
BSP 스레드 조인트
BSP(British Standard Pipe)는 미국 이외의 많은 국가에서 사용되는 나사 형태입니다. BSP 스레드는 응용 분야에 따라 평행하거나 테이퍼될 수 있습니다. 평행 BSP 나사산은 비압력 응용 분야에 사용되는 반면, 테이퍼형 BSP 나사산은 압력 응용 분야에 사용됩니다. BSP 스레드 조인트는 산업 및 해양 응용 분야에서 일반적으로 사용됩니다.
플랜지 조인트
플랜지 조인트에는 플랜지를 파이프 끝에 부착한 다음 개스킷을 사용하여 볼트로 결합하여 씰을 만드는 작업이 포함됩니다. 플랜지 조인트는 일반적으로 대구경 파이프와 유지 관리 또는 검사를 위해 파이프를 쉽게 분해해야 하는 응용 분야에 사용됩니다.
용접 넥 플랜지
웰드 넥 플랜지는 파이프에 용접되어 강력하고 안정적인 연결을 제공합니다. 이는 일반적으로 화학 처리 공장 및 발전 시설과 같은 고압 응용 분야에 사용됩니다. 웰드 넥 플랜지에는 길고 가늘어지는 넥이 있어 응력을 고르게 분산시키고 피로 파손 위험을 줄이는 데 도움이 됩니다.
슬립온 플랜지
슬립온 플랜지는 파이프 끝 부분 위로 미끄러져 들어간 다음 제자리에 용접됩니다. 웰드 넥 플랜지보다 설치가 더 쉽고 일반적으로 저압 및 중압 응용 분야에 사용됩니다. 슬립온 플랜지는 웰드 넥 플랜지보다 저렴하지만 강도나 내구성이 떨어질 수 있습니다.
홈이 있는 조인트
홈이 있는 조인트에는 파이프 끝 부분에 홈을 파고 커플링을 사용하여 연결하는 작업이 포함됩니다. 그루브 조인트는 설치가 상대적으로 쉽고 유지 관리나 수리를 위해 분해할 수 있습니다. 이 제품은 화재 예방 시스템, 스프링클러 시스템 및 빠르고 쉬운 설치가 필요한 기타 응용 분야에 일반적으로 사용됩니다.
압축 조인트
압축 조인트에는 압축 피팅을 사용하여 파이프를 연결하는 작업이 포함됩니다. 피팅은 너트, 페럴, 몸체로 구성됩니다. 너트가 본체에 조여져 페럴이 파이프에 압축되어 밀봉됩니다. 압축 조인트는 일반적으로 배관 및 HVAC 시스템에 사용되며 저압에서 중압 응용 분야에 적합합니다.
올바른 조인트 선택
올바른 유형의 강관 조인트를 선택하는 것은 용도, 압력 및 온도 요구 사항, 운반되는 유체 또는 가스 유형, 설치 환경을 포함한 여러 요소에 따라 달라집니다. 예를 들어, 고압 적용 분야에서는 용접 조인트 또는 플랜지 조인트가 최선의 선택일 수 있는 반면, 저압 적용 분야에서는 나사 조인트 또는 압축 조인트가 더 적합할 수 있습니다.

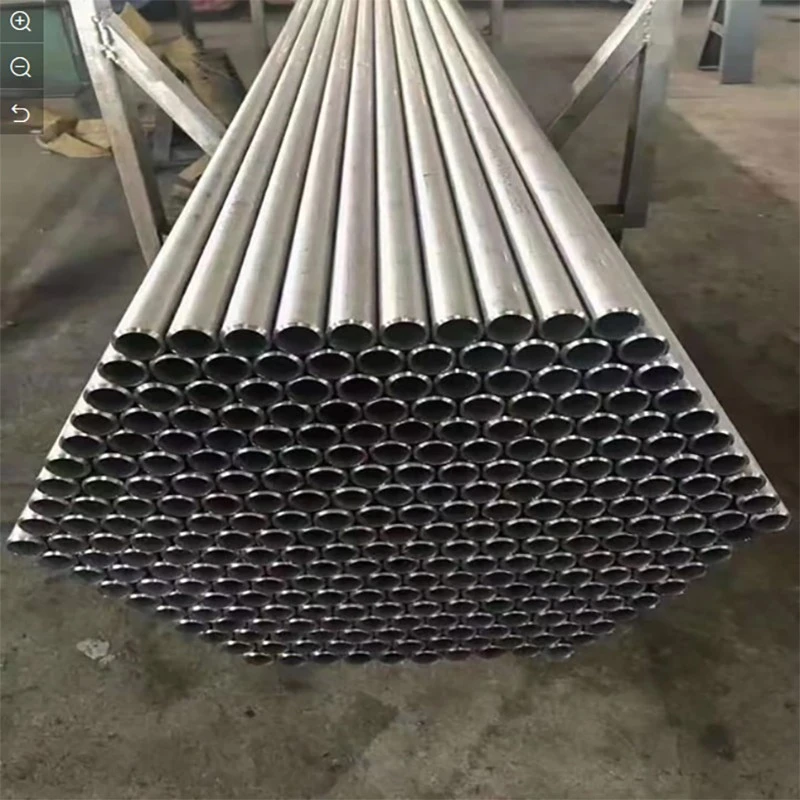

강관 공급업체로서 당사는 다음을 포함하여 광범위한 강관을 제공합니다.ASTM A53 ERW 강관,원활한 스틸 파이프, 그리고탄소 이음매없는 강관, 귀하의 특정 요구 사항을 충족하는 다양한 유형의 조인트 및 부속품과 함께. 당사의 전문가 팀은 귀하가 올바른 제품을 선택하도록 돕고 설치 및 유지 관리에 대한 지침을 제공할 수 있습니다.
고품질 강철 파이프 및 조인트 시장에 계시다면 당사에 연락하여 상담을 받으시기 바랍니다. 우리는 귀하와 긴밀히 협력하여 귀하의 요구 사항을 이해하고 귀하의 프로젝트에 가장 적합한 솔루션을 제공할 것입니다. 귀하가 계약자, 엔지니어 또는 DIY 매니아인지 여부에 관계없이 우리는 모든 단계에서 귀하를 지원하기 위해 여기 있습니다.
참고자료
- ASME B31.3 - 공정 배관
- API 5L - 라인 파이프 사양
- ASTM A53 - 파이프, 강철, 흑색 및 용융, 아연 코팅, 용접 및 이음매 없는 표준 사양
